$200 миллионов за одну машину: цена входа в игру

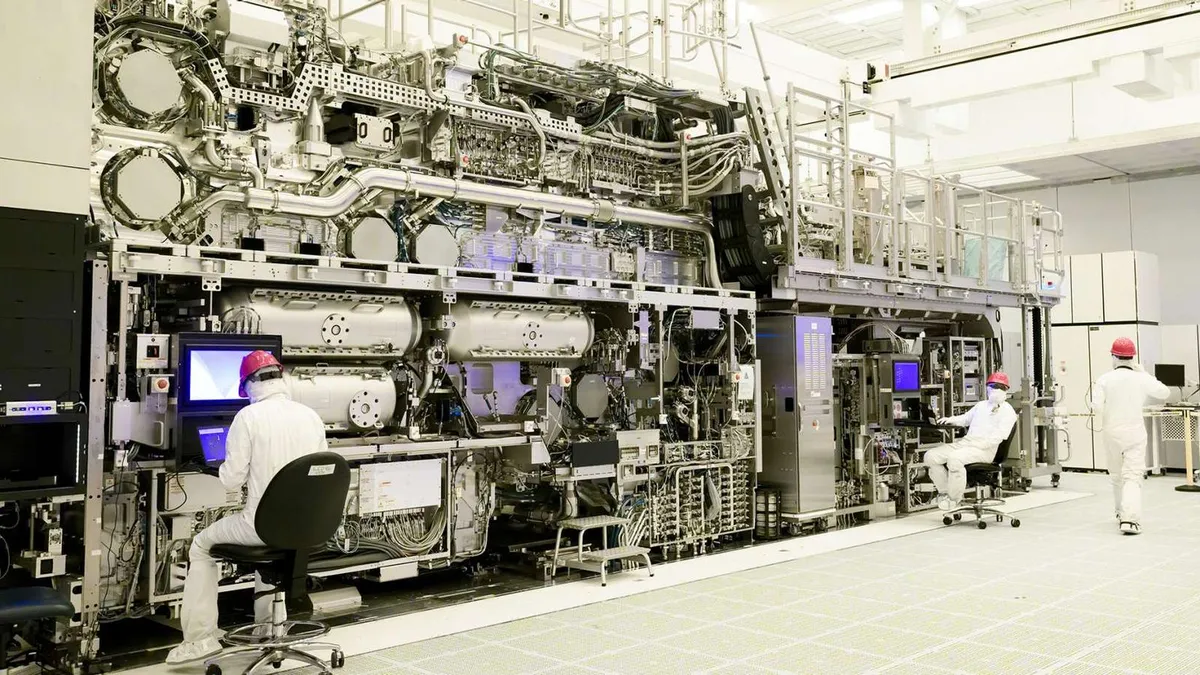

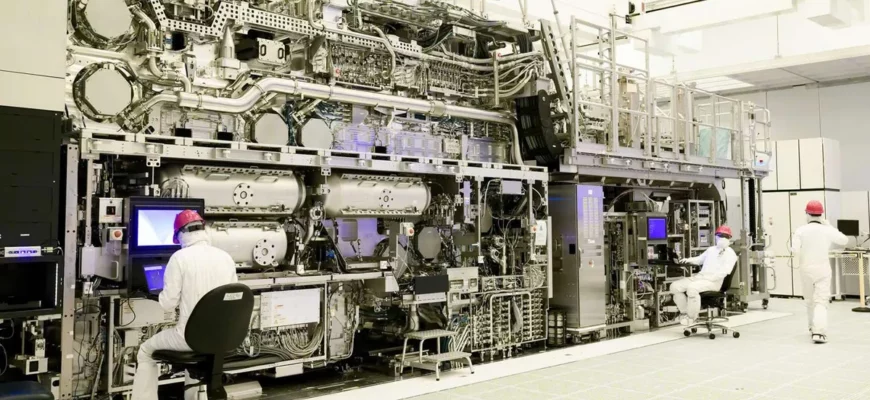

Литографическая установка ASML EUV — оборудование, без которого не существует ни одно производство современных GPU — стоит $200 млн за единицу. Это не опечатка: двести миллионов долларов за один станок размером с автобус. TSMC, Samsung и Intel покупают их десятками, потому что без экстремального ультрафиолета нельзя нарисовать транзисторы размером 7 нм и меньше.
На одной кремниевой пластине диаметром 300 мм размещается от 70 до 100 GPU-кристаллов — в зависимости от площади чипа. Флагманский кристалл вроде AD102 (RTX 4090) занимает 600 мм², бюджетные решения — 200-300 мм². Простая арифметика: пластина стоит $15 000-20 000 в обработке, делим на количество кристаллов — получаем $150-280 за один GPU на выходе из фабрики. Это без учёта брака, тестирования и упаковки.
Весь цикл от чистого кремния до готового кристалла занимает 10-14 недель и включает 700-1000 технологических операций. Каждая — потенциальная точка отказа.
Чистая комната: почему пылинка стоит $50 000
Производство GPU идёт в помещениях класса ISO 1-2: от 10 до 100 частиц размером 0,1 мкм на кубометр воздуха. Для сравнения: в обычной операционной — класс ISO 5, в офисе — ISO 9 (миллионы частиц). Одна пылинка диаметром 1 мкм, осевшая на пластину во время фотолитографии, перекрывает несколько транзисторов, размер которых — 7-10 нм. Это убивает все чипы в радиусе дефекта.
Пластина с 100 GPU стоит $50 000 на финальных этапах обработки — с учётом всех слоёв металлизации и маскирования. Одна пылинка в критический момент = вся партия в брак. Отсюда параноидальные меры: персонал в скафандрах, шлюзы с душем воздуха, постоянная фильтрация через HEPA-фильтры H14 с эффективностью 99,995%.
Микроклимат удерживается с точностью ±0,1 °C по температуре и ±1% по влажности. Температурные колебания вызывают расширение фотошаблонов и рассовмещение слоёв — alignment error — на долях микрометра, что на масштабе 7 нм критично.
Фотолитография: как 28 миллиардов транзисторов помещаются в кристалл
Техпроцесс 7 нм — это маркетинговое обозначение, реальный размер транзисторов — 10-12 нм по затвору. В GPU вроде GA102 (RTX 3090) — 28 миллиардов транзисторов на площади 628 мм². Плотность — 45 млн транзисторов на мм².
Литография работает как фотопечать через трафарет: на пластину наносят фоторезист, засвечивают через фотошаблон (маску) ультрафиолетом с длиной волны 13,5 нм (EUV) или 193 нм (DUV), проявляют и травят незащищённые участки. Процесс повторяется 30-50 раз — для каждого слоя металлизации, изоляции, легирования.
Каждая маска стоит $100 000-200 000, полный набор для нового GPU — $10-15 млн. Разработка и отладка техпроцесса — $300-500 млн. Это одна из причин, почему новые архитектуры выходят раз в два года, а не ежегодно: окупить такие вложения можно только большими тиражами.
Выход годных (yield) на новых техпроцессах начинается с 30-50% и растёт до 70-90% по мере отладки. На старте производства бракуется каждый второй кристалл. Отсюда дефицит и цены при запуске новых поколений видеокарт.
От пластины к чипу: резка и упаковка
Готовую пластину режут алмазной пилой или лазером на отдельные кристаллы (die). Каждый проходит электрическое тестирование: на него подают питание, прогоняют тестовые паттерны, измеряют токи утечки и частотный потенциал. Кристаллы, не прошедшие тест, маркируются и идут в брак. Хорошие сортируются по качеству (биннингу): лучшие станут RTX 4090, средние — 4080, отстающие — урезанными модификациями или мобильными GPU.
Упаковка (packaging) — это монтаж кристалла на подложку (substrate), разварка или пайка контактов и герметизация. Современные GPU используют flip-chip технологию: кристалл переворачивается и припаивается контактными бампами напрямую к подложке. Это сокращает длину проводников и снижает индуктивность — критично для частот 2-3 ГГц при потребляемой мощности 300-450 Вт: через контактные бампы идут сотни ампер.
Сборка печатной платы: пайка, воздух и охлаждение
Готовый GPU-чип монтируется на печатную плату видеокарты вместе с памятью GDDR6X, силовыми цепями VRM и разъёмами. Припайка компонентов идёт в печах оплавления при температуре 240-260 °C в строго контролируемой атмосфере. Здесь появляется промышленная инфраструктура, незаметная конечному пользователю: системы подачи чистого сжатого воздуха для охлаждения плат после пайки и продувки посадочных мест.
Микрокапля масла из обычного компрессора, попавшая на дорожку печатной платы, создаёт диэлектрический барьер или коррозионный очаг под маской. Для плат с 12-16 слоями и дорожками шириной 75-100 мкм это означает скрытый дефект, который проявится через месяц эксплуатации. Поэтому на сборочных линиях ставят безмасляные машины с прямым приводом — такие, как компрессоры BERG и их аналоги у других производителей. Прямой привод здесь не про КПД, а про отсутствие ремня: ремень пылит, а пыль в этом цехе стоит дороже самого компрессора.
Воздух проходит через цепочку подготовки: префильтр задерживает частицы от 5 мкм, рефрижераторный осушитель снижает точку росы до -40 °C (конденсат на плате — короткое замыкание), микрофильтр убирает частицы до 0,01 мкм. Вся эта цепочка съедает 0,6-0,8 бара, поэтому компрессор настраивается на 7,5-8 бар при требуемых у инструмента 6,3 бар.
Автоматы установки компонентов (pick-and-place машины) размещают до 60 000 элементов в час с точностью ±25 мкм. BGA-чипы памяти с шагом контактных шариков 0,5 мм требуют идеального совмещения: смещение на 0,1 мм — и после оплавления получается холодная пайка или короткое замыкание соседних выводов.
Финальные тесты и экономика производства
Собранная видеокарта проходит burn-in тестирование: 24-72 часа работы под нагрузкой при повышенной температуре. Проверяются стабильность частот, отсутствие артефактов изображения, энергопотребление. Карты с отклонениями отправляются на доработку или списываются.
Выход годных на уровне готовых видеокарт — 85-95%. Совокупный выход с учётом брака на всех этапах (от пластины до коробки) — 60-85% для отлаженного производства. Это означает, что из 100 запущенных в производство GPU-кристаллов на полки магазинов попадают 60-85 готовых видеокарт.
Себестоимость флагманской видеокарты складывается из $150-200 за GPU-кристалл, $100-150 за память (16-24 ГБ GDDR6X), $50-80 за печатную плату и компоненты, $30-50 за систему охлаждения, $20-30 за упаковку и логистику. Итого — $350-510. Розничная цена RTX 4090 на старте продаж — $1599. Разница покрывает R&D ($500 млн на разработку архитектуры и техпроцесса), маркетинг, гарантийные обязательства и маржу производителя с дистрибьюторами.
Дефицит и рост цен связаны не только с ажиотажным спросом, но и с ограниченными мощностями фабрик: на передовых техпроцессах, где только и можно сделать современный GPU, TSMC выпускает 150 тысяч пластин 300 мм в месяц (общая мощность её фабрик кратно больше, но старые линии для этой задачи не годятся). Под GPU уходит 15-20% — это 22-30 тысяч пластин. При 80 кристаллах на пластину и выходе годных 70% получается 1,3-1,7 млн GPU в месяц на всех производителей видеокарт вместе. Мировой спрос превышает это число в 2-3 раза в периоды запуска новых поколений.
Резюме
Производство GPU — это борьба с физическими пределами в условиях, где ошибка стоит десятки тысяч долларов. Литографические машины по цене авиалайнера, чистые комнаты с воздухом чище операционной, сотни технологических операций с допуском в нанометры — всё это объясняет, почему видеокарты стоят столько, сколько стоят. Каждая пылинка, каждый градус, каждая микросекунда нестабильности превращаются в брак. Инфраструктура вокруг производства — от безмасляных компрессоров до систем контроля микроклимата — остаётся за кадром, но без неё ни один GPU не дойдёт до сборки. Выход годных, биннинг и ограниченные мощности фабрик формируют дефицит и ценообразование, с которыми сталкивается каждый покупатель.
